AC-HVAF超音速火焰喷涂系统组成

AC-HVAF系统是喷枪控制装置、气化器、送粉器及辅助装置组成。

(1)喷枪：AC - HVAF喷枪采用轴向送粉、内部火花塞点火、空气冷却。二级喷嘴设计成不同长度，可满足不同材料的喷涂需求。

(2)控制装置：触摸屏全自动控制，方便可靠。

(3)气化器：在预设的压力和温度下,使用电加热器将液态燃料气化。

(4)送粉器：送粉压力高达1. 2MPa，送粉速率最高为40kg/h( Wc -Co)。典型的AC-HVAF喷枪，比如Inllilet系统的SB9300喷枪(由美国UniqueCoat公司制造)如图3-17所示，它的燃烧室的后壁是由多孔化陶瓷制成的。火花塞点燃空气燃气混合物之后，催化陶瓷被加热到混合气体的自动点火温度以上。燃烧室后壁不断点燃流经它的混合气体，激活燃烧并使它能够在宽范围气压下工作，这使活性燃烧不需要大容量的燃烧室。燃烧室很短，可以轴向输送喷涂粉末。

燃烧室前端是一个加速喷嘴，在这里喷涂材料得到加速和进一步加热。在SB9300喷枪中,第一(内部)喷嘴还连接一个更大孔径的第 二喷嘴，冷却喷枪的空气与额外的燃气一起进入第二喷嘴，形成串级燃烧，这种设计提高了喷枪的效率并且能够精确控制喷涂粒子的速度和温度，TSR3000H喷枪由一个喷嘴构成，但比SB9300的第一喷嘴要长。

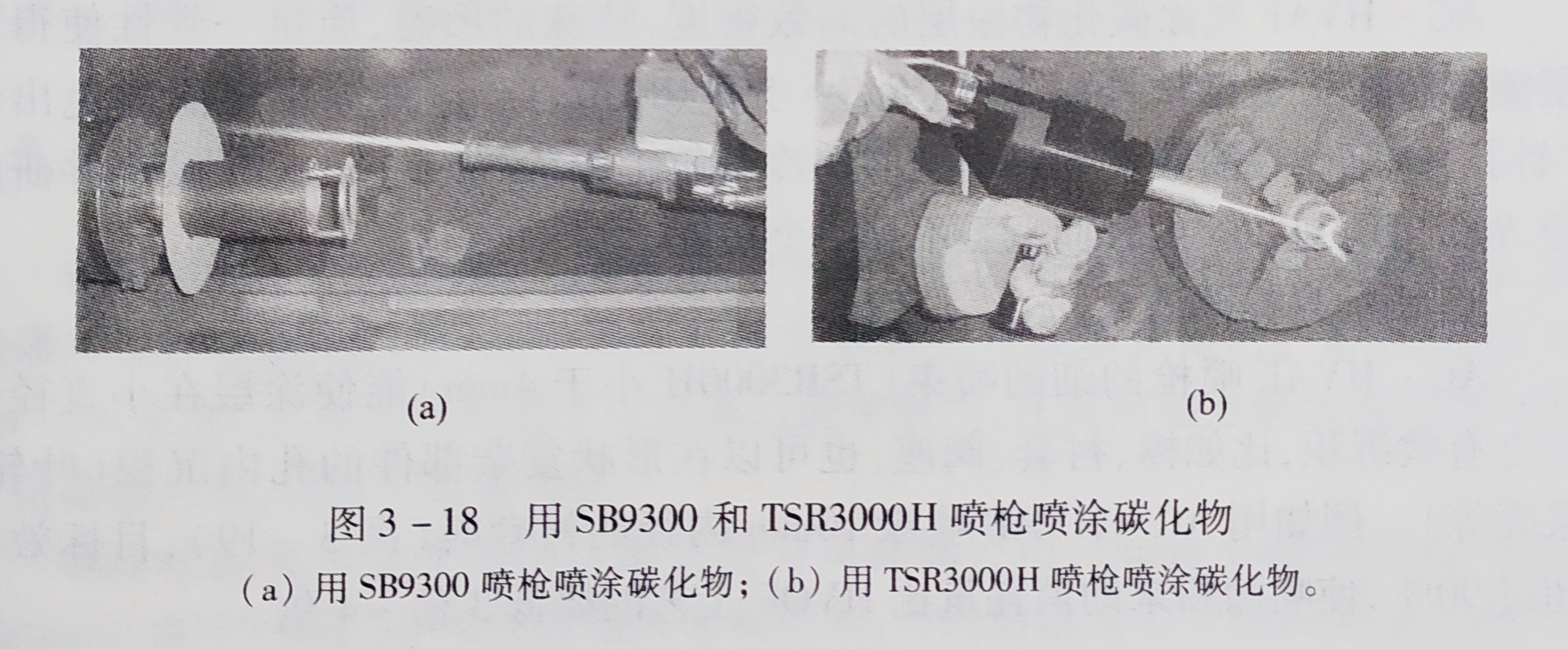

图3-18为两把工作中的喷枪，注意看图中的极细的粉末喷束，一般它们的直径都小于5mm ~ 6mm，这个特征与HVOF工艺有所不同。
