超音速火焰喷涂设备

603

超音速火焰喷涂也称为超声速火焰喷涂,其英文为High Velocity Oxygen Fuel,取首字母也常称为HVOF,HVOF是指采用氧气助燃,后来也有了采用空气助燃的超音速火焰设备,及High Velocity Air Fuel,简称为HVAF

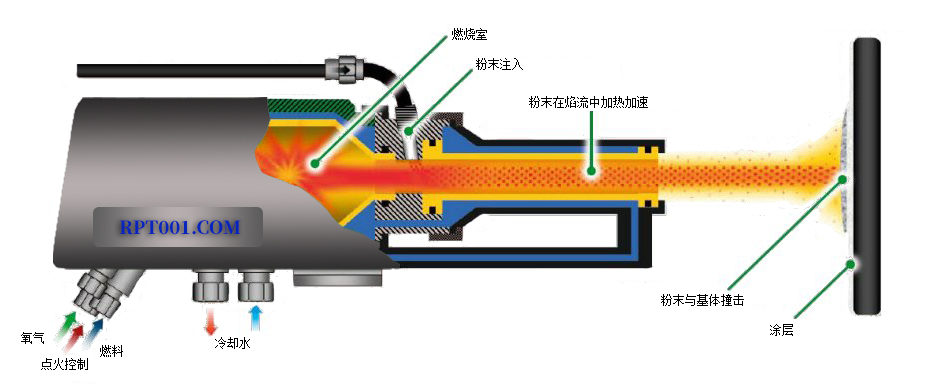

超音速火焰喷涂原理:将助燃气体(氧气、空气)与燃料(丙烷、氢气或煤油)在燃烧室中连续燃烧,燃烧的火焰在燃烧室内产生高压并通过与燃烧室出口联接的膨胀喷嘴产生高速焰流,喷涂材料被送入到高速焰流中被加热、加速喷射到预处理的基体表面形成涂层。

hvof

超音速火焰喷涂特点:超高的焰流速度和相对较低的温度使得超音速火焰喷涂具有很多无与伦比的优点。

1)火焰及喷涂粒子速度高,火焰速度可达1800m/s以上,粉末粒子速度可达400~650m/s。较高速度的粉末粒子撞击在基体及先前沉积形成的涂层上,经受热软化或熔融的粉末颗粒在高动能的作用下,变形充分,形成致密的涂层,涂层孔隙率一般在1%左右。涂层结合强度高,一般在70MPa左右。

2)焰流温度低,一般在2500K左右,JP系列设备采用煤油作燃料可达到3000K,加上粉末粒子在大气中停留时间短,喷涂材料氧化较低,元素烧损较少,喷涂碳化物材料有利,避免分解和脱碳。

可喷涂的材料:镍基合金、钴基合金、铁基合金,特别适合喷涂碳化物陶瓷。

超音速火焰喷涂设备价格:喷涂施工中由于噪声大,焰流速度高,不适合手工操作,因此需配套相应的喷枪固定及工件装夹装置,可以采用机械手,也可以制作简单的行走机构。由于超音速火焰喷涂设备本身价格昂贵,加上配套的装置。因此全套设备价格较高。购买一套进口超音速火焰设备加辅助机械手、转台、抽风除尘及喷涂房价格要在300万左右。

超音速火焰焰流照片:

HVOF spray gun

Supersonic_HVOF_1
