怎样测定热喷涂粉末的真实密度、松装密度、振实密度

粉末密度的测定包括粉末的真实密度、松装密度、振实密度的测定。

(1)真实密度  测定粉末的真实密度的方法很多， 一般采用比重瓶法。方法要点：称量空比重瓶质量和装满液体介质时比重瓶质量，求出比重瓶体积，比重瓶体积按下式计算：

V=(m2-m1)/ρf

式中

m1---空比重瓶的称重；

m2---装满液体介质时的比重瓶称重；

ρf---液体介质的密度。

将称量的粉末装入比重瓶中并称量(m3)，再在其中装满液体介质并称量(m4)，粉末的真实密度按下式进行计算：

ρf=(m3- m1)xρf/(m2+m3-m1-m4)

通常选用蒸馏水作为液体介质，为了改善水对粉末的浸润性，可在水中加几滴甲醇或二甲苯等液体。

(2)松装密度  通常采用漏斗式霍尔流量计进行测量。 粉末的松装密度是指粉末从漏斗孔按一定高度自由落下充满杯子，在松装状态下，以单位体积粉末的质量表示。它是粉末在规定条件下自由充满标准容器后所测得的堆积密度，即粉末松散填装时单位体积的质量，常用单位g/mL，也是用来描述粉末性能的。松装密度测试可与流动性测试同时进行。每次测完粉末流动性后，用钢尺把漏斗下方量筒(25mL)的粉末刮平，称出量简内粉末的质量，并重复三次，取其算术平均值，质量记录精确到+0.1g。用质量除以量简体积即得粉末的松装密度。

(3)振实密度  振实密度是指将定量的粉末装在振动容器中， 在规定条件下进行振动，直到粉末的体积不再减小，测得粉末的振实体积，用粉末的质量除以振实后的粉末体积，得出的密度，单位为g/cm。

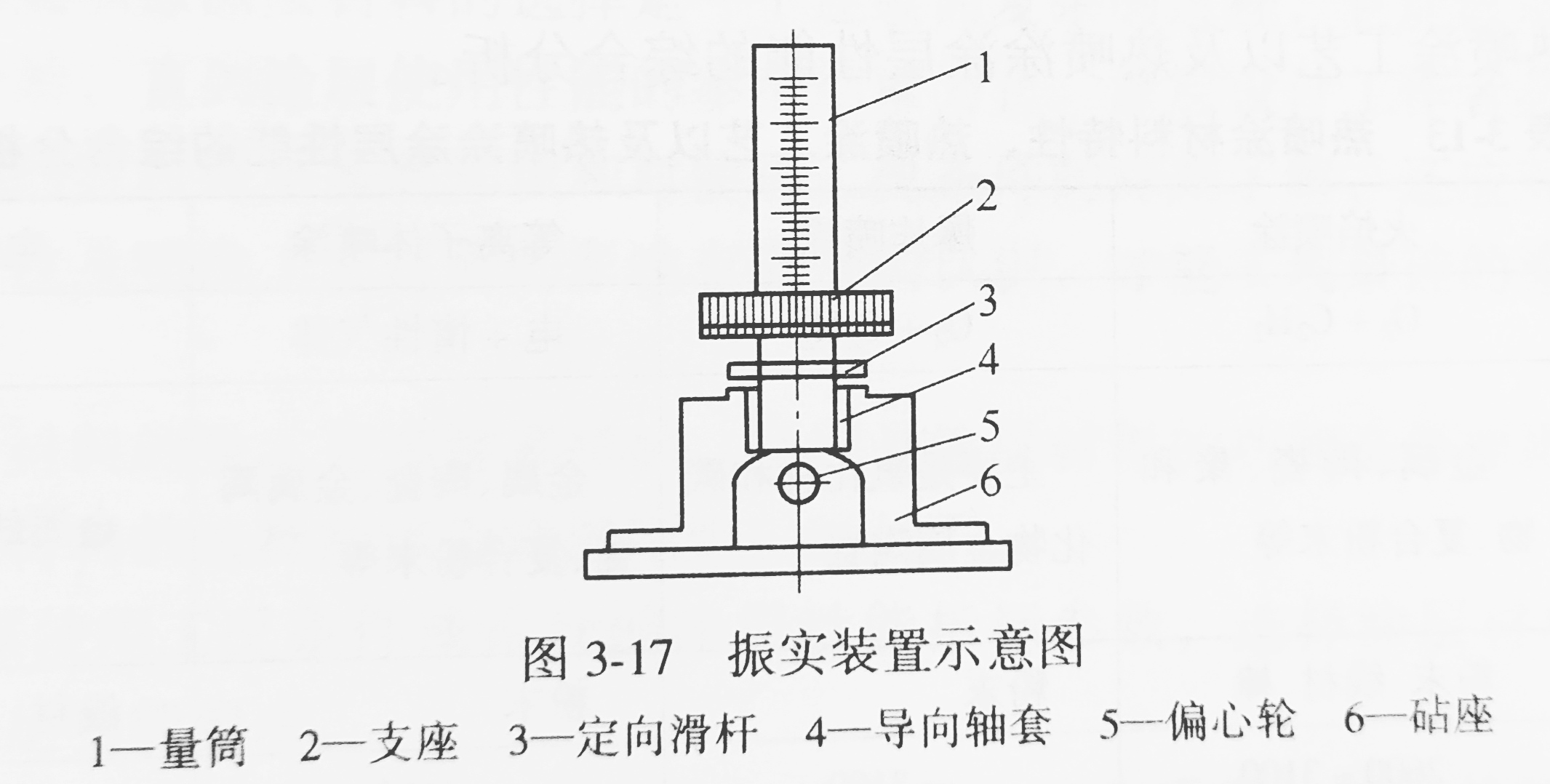

图3-17为振实密度测量装置示意图。该测量装置可以自动记录振动次数。一般要振动3000次以上才可达到理想的振实效果。经振实密度测定仪振动三千次左右后取出读取粉末体积。如果振动停止后量筒内上表面的粉末不在同一平面上，读取数据时应取最高点和最低点的算术平均值。用称取的质量除以体积得到粉末的振实密度。
