铝硅聚苯酯(AlSi-Polymer)粉末

7503

铝硅聚苯酯粉主要成分:该粉由铝硅粉和聚苯酯粉末混合而成,铝硅粉与聚苯酯粉末比例可根据需要调节,聚苯酯比例可为30%、40%、50%,聚苯酯在涂层中作为软质相,比例增加,涂层的硬度和结合强度都会随之降低。常用的比例为40%。

铝硅粉中硅含量一般为12%左右,采用气雾化法制粉。

聚苯酯粉为有机物,又称聚对羟基苯甲酸苯酯或芳香族聚酯,聚苯酷可在315℃下长期使用,短期使用温度可高达370 ~ 425℃。据称它是目前所有已知高分子材料中热稳定性、热容量、自润滑性、硬度、电绝缘性、耐磨耗性等综合性能最好的品种。同时它具有极好的介电强度和很小的介质损耗,并且不溶于任何有机溶剂和一般酸中。

常用的粉末粒度:-125 +11 μm。

制作方法:机械混合或者机械包覆。

粉末形貌:不规则状,混合粉末形貌见图1,机械包覆粉末形貌见图2。

混合法铝硅聚苯酯粉末

图1 混合粉末形貌

机械包覆铝硅聚苯酯粉末

图2 机械包覆粉形貌

主要用途:由于聚苯酯具有良好的热稳定性及自润滑性,和铝硅混合使用可用于间隙控制应用的可磨耗封严涂层。铝硅聚苯酯作为可磨耗封严涂层广泛用于航空发动机压气机部件,数千种发动机部件已喷涂有这种材料,涂层厚度可达8mm(见图3),服役时间在5000小时以上。

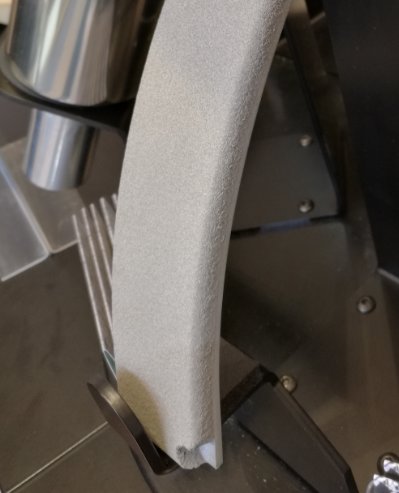

铝硅聚苯酯涂层

图3  等离子喷涂的铝硅聚苯酯涂层

喷涂方法:通常采用等离子喷涂。

涂层性能:通常喷涂镍铝底层,铝硅聚苯酯作为面层,涂层结合强度可达8–10MPa;涂层硬度在605–80HRY15,最高服役温度320℃。涂层组织见图4、图5。涂层组织均匀,主要由白色部分的铝基金属骨架及黑色部分的聚苯酯组成。

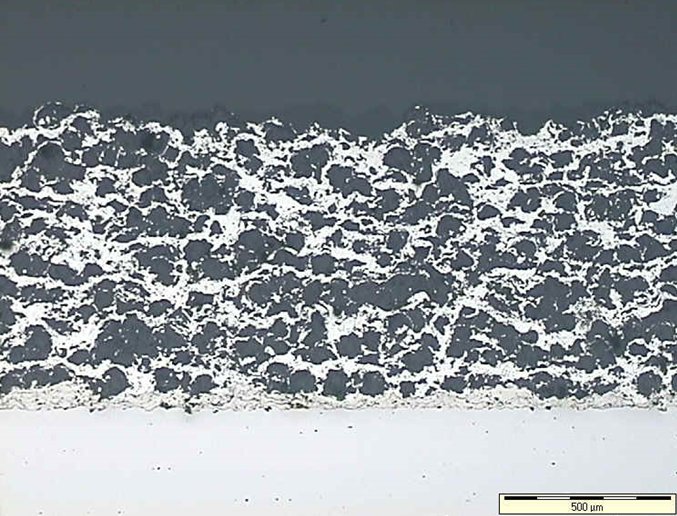

铝硅聚苯酯涂层金相-200X

图4  铝硅聚苯酯涂层金相-200倍

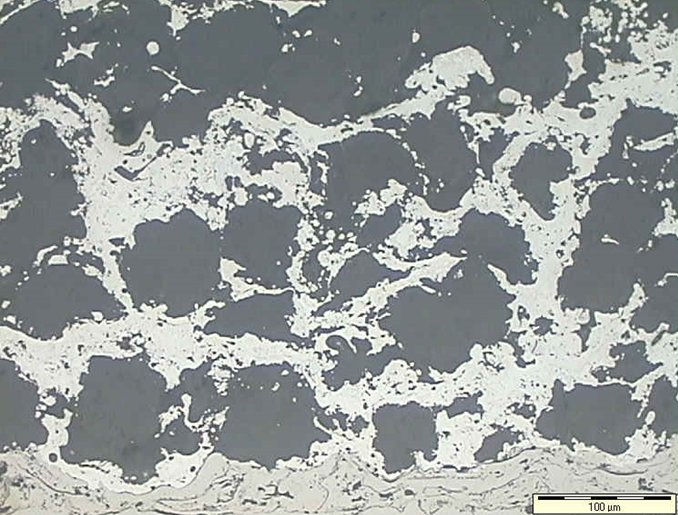

铝硅聚苯酯涂层金相-500倍

图5  铝硅聚苯酯涂层金相-500倍
