铝硅石墨粉主要成分：石墨>20%，Si5～7%，Al根据石墨含量，可调。（石墨起到润滑效果，可根据涂层需要添加）
常用的粉末粒度：-180 +10 μm。
制作方法：机械包覆。
粉末形貌：片层状为主，参杂近球形，粉末形貌图见图1。

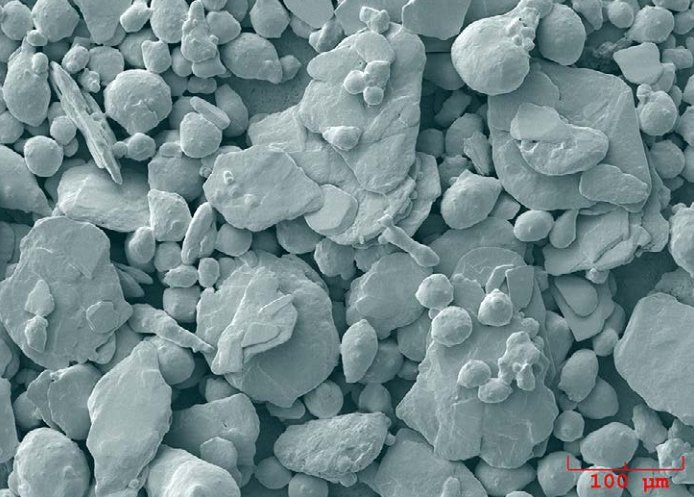

图1 铝硅石墨粉末形貌图 （引自Oerlikon Metco DSMTS-0020）
主要用途：作为可磨耗封严涂层，用在航空发动机及燃气轮机压气机部件中控制转静子部件间间隙。铝硅石墨涂层通常用于工作温度高达415℃（780°F）的低温应用中。
喷涂方法：可采用等离子喷涂、火焰喷涂。
涂层性能：通常与底层结合使用，推荐喷涂镍包铝作为底层，涂层结合强度可达7–10MPa；涂层硬度在55–80HRY15，孔隙率在15–25vol.%；最高服役温度415℃。高温环境中长期使用会使涂层中铝合金的老化，造成涂层硬度降低，结合强度下降。
