铝硅粉主要成分:Si:12.0%,Al余量。
常用的粉末粒度:- 90+ 45μm。
制作方法:气雾化法。
粉末形貌:近球形,见图1

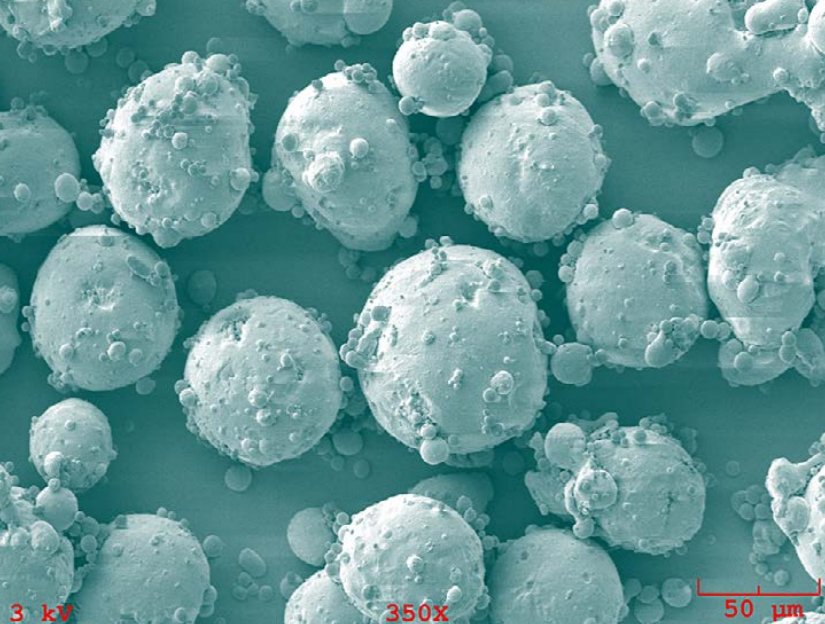

图1 铝硅粉末形貌图 (引自Oerlikon Metco DSMTS-0045)
主要用途:用于修复铝、镁及其合金部件的最通用的喷涂材料,其涂层与铝、钱、铁等基体材料有好的结合强度,比喷铝层更致密,硬度更高。因而更容易切削到更好的表面粗糙度。常用于喷气发动机铝、镁质部件的修理和机加工超差件的修复,亦可用作铝和铝合金的钎焊料。其超细粉末,亦用来与聚苯酯形成复合粉末,制备摩擦系数很小的优质减磨涂层。
喷涂方法:通常采用等离子喷涂。
涂层性能:结合强度可达20MPa,表面粗糙度在12.5–25µm,涂层硬度在120–130HV0.3,孔隙率在4–12vol.%。
铝硅粉末是加入硅元素合金化的铝合金的气体雾化粉末。由于12%Si的加入,形成低熔融温度的简单共晶体系,见图2铝硅的相图。硅将铝硅合金粉熔化温度降低到577℃(1071°F),同时增加了流动性,比重和热膨胀系数。同时还减少了喷涂颗粒凝固时产生的收缩力。

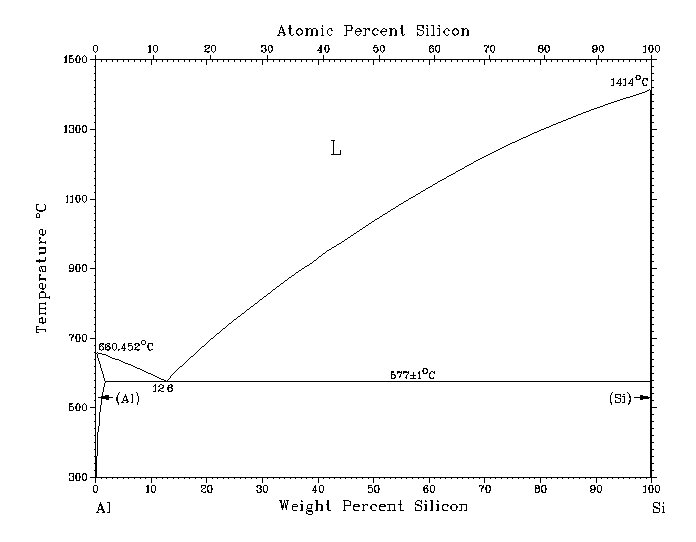

图2 铝硅相图
