铝粉主要成分:Al>99.0%。
常用的粉末粒度:- 90+ 45μm、- 75 + 45μm。
制作方法:气雾化法。

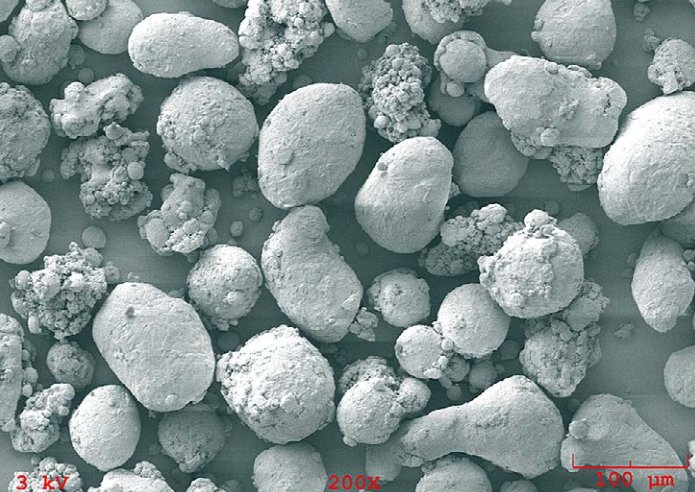

粉末形貌:球形铝粉,见图1
主要用途:
1)铝粉喷涂的涂层无磁性,相对柔软和易延展,有很好的导电性和导热性,有很好的无线电波屏蔽能力和抗电击性,可用于射频屏蔽涂层。
2)虽然铝涂层有良好的耐环境腐蚀能力,但很少用铝粉末喷涂耐蚀涂层。在沿海和工业大气条件下,对于大型结构上的腐蚀应用,由于设备的便携性和易于使用,通常首选铝丝电弧喷涂涂层,而不采用粉末喷涂。
3)用于修理铝和镁合金零件。
喷涂方法:铝与氧有很强的亲合力,粉末态的铝具有巨大的表面积。为了减少涂层氧化物含量,通常采用低压等离子喷涂或保护气氛等离子喷涂。当用燃烧气体火焰喷涂时,应采用弱碳化焰。最适合采用冷喷涂方法制备涂层。
涂层性能:
采用等离子喷涂,结合强度可达20MPa,表面粗糙度在12.5–25µm,涂层硬度在80–90 HR15Y或33–45HV0.3,孔隙率在5–10vol.%。
采用冷喷涂,结合强度可达40MPa以上,孔隙率在1–3vol.%。
注:冷喷涂不能喷涂纯铝粉,需要在纯铝粉中混合一定比例的氧化铝粉。
