镍(Ni)粉

62

镍粉主要成分为:镍>99.3%,常用的粉末粒度:- 104+ 48um、- 74 + 48um,采用的制粉方法不同,粉末的形貌不同。

制作方法:通常采用液相沉淀溶液氢还原法制作,液相沉淀法制取的粉末形貌见图1。

为了适用于特定的喷涂方法如冷喷涂,也可采用气雾化或水雾化法制取,气雾化制取的镍粉形貌见图2,水雾化法制取的镍粉形貌见图3。

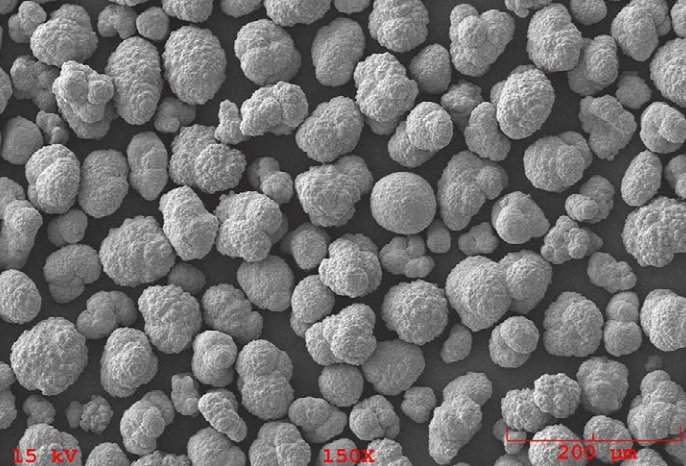

图1  液相沉淀法制取粉末

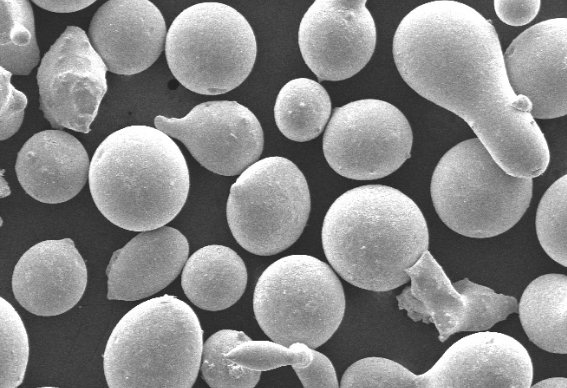

图2  气雾化法制取的粉末

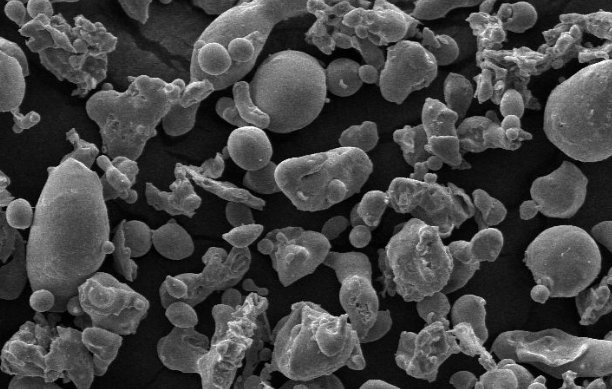

图3  水雾化法知趣的粉末

镍粉可采用的喷涂方法:火焰喷涂、等离子喷涂、超音速火焰喷涂、爆炸喷涂、冷喷涂。建议超音速火焰喷涂、爆炸喷涂及冷喷涂选用气雾化或水雾化制造的粉末。

主要用途:恢复和填充镍或镍基合金零件的磨损或尺寸超差的零件。对于特性环境下,也可修复钛合金零件的磨损和尺寸恢复。

涂层性能:制备的涂层坚硬、致密,与基体的结合强度高,容易切削加工,涂层韧性好,因此可喷涂厚涂层,涂层厚度可达1mm以上。

价格:根据制粉方法的不同,粒度要求不同,价格也不同。常用的液化沉淀粉价格在200元/Kg。


需要 登录 / 注册 才能发表评论
