铝包镍|铝镍粉末

170

铝包镍是由铝包覆在镍芯核表面形成的复合粉。

粉末成分:Ni:95,铝:5。粒度一般在–90 +45μm。

制作方法:铝包镍粉末生产工艺主要采用粘结法将铝粉与镍芯核粉末通过粘结剂(酚醛树脂+稀释剂),粘结在一起形成复合粉末。

制作工艺流程为:铝粉原料—混合—制浆—加入镍粉—混合—干燥—破碎—筛分。

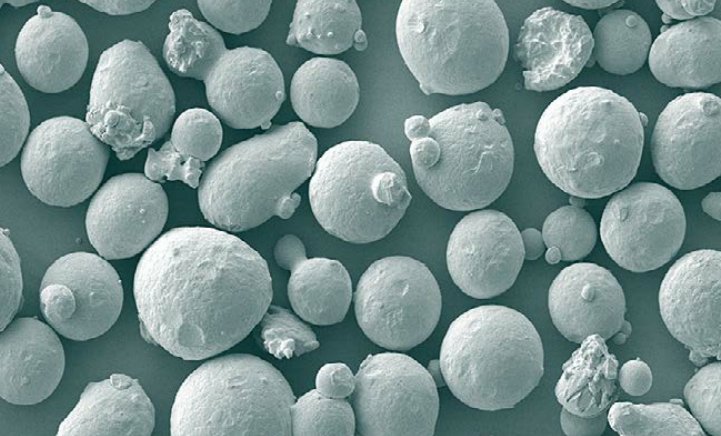

铝包镍粉末形貌图如下。

铝包镍-3


铝镍粉末是采用气雾化方法制得的粉末。

粉末成分:Ni:95,铝:5。粒度一般在-45 +11 µm

制作方法:95%的镍和5%的铝在感应加热器中加热熔化,熔化的金属液体流入喷嘴,同时高压气体引入喷嘴,金属液体被雾化(可以采用气体,也可以采用水雾化),雾化的金属小液滴在下落过程中被冷却、凝固,形成固体粉末。

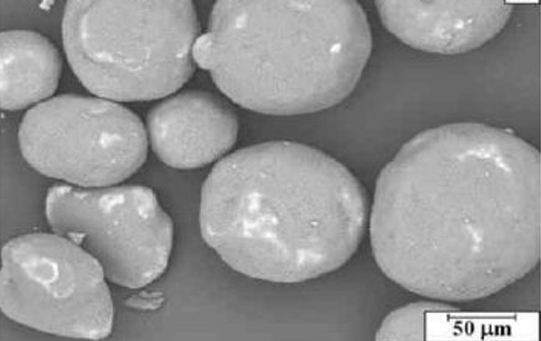

铝镍粉末(气雾化)的形貌图如下。


铝包镍的喷涂过程与镍包铝相似,见镍包铝粉末。喷涂过程中也存在放热反应,由于包覆的形式不同、镍、铝的成分比例不同,涂层成分及相结构存在差异。具体差异见镍包铝粉末和铝包镍粉末的区别

铝镍粉末采用气雾化成粉,粉末中不是铝和镍互相分离,而成形成α-Ni,详情可以参考你会选择热喷涂材料吗这篇文章。喷涂过程中不会放热。

铝包镍粉末可采用的喷涂方法:火焰喷涂、等离子喷涂。铝镍粉末(气雾化)最适宜的喷涂方法:超音速火焰喷涂、爆炸喷涂。

粉末主要用途:与镍包铝相同。

涂层性能:采用火焰喷涂、等离子喷涂铝包镍的涂层性能与镍包铝相似。采用超音速火焰喷涂、爆炸喷涂气雾化铝镍粉的涂层结合强度可超过80MPa,孔隙率小于1%。


需要 登录 / 注册 才能发表评论
