吹砂机|喷砂机

185

热喷涂前零件表面需要采用吹砂预处理,获得具有一定粗糙度的洁净的表面,提高涂层的结合强度。

喷砂机一般可分为压入式喷砂机、吸射式喷砂机和离心式喷砂机。

1.压入式喷砂机

压入式喷砂机设有一个砂罐,是一个密封容器,罐内装有一定质量的喷砂磨料,罐体密封后,向罐体通入压缩空气,罐底部通过管道与喷砂枪联通,磨料依靠压缩空气压力和自重进入喷砂管道中,经压缩空气高速射流将其通过喷砂枪进行喷砂。

1)一般组成一个完整的压入式干喷砂机工作单元一般由四个系统组成,即压力罐、介质动力系统、管路系统、控制系统。

2)压入式干喷砂机的工作原理压入式干喷砂机是以压缩空气为动力,通过压缩空气在压力罐内建立的工作压力,将磨料通过出砂阀压入输砂管并经喷嘴射出,喷射到被加工表面达到预期的加工目。在压入式干喷砂机中,压缩空气既是供料动力又是射流的加速动力。原理图如下。

压入式

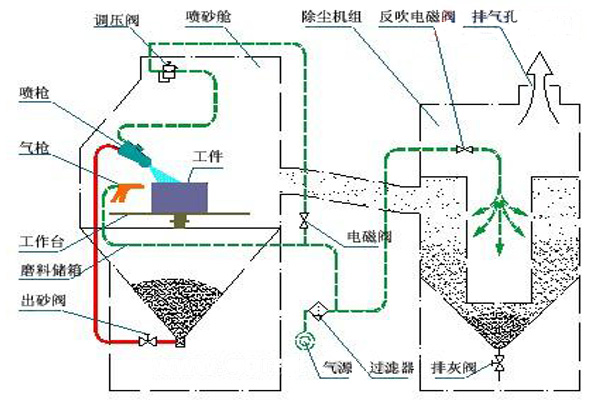

图1 压入式喷砂机原理图

根据零件的大小,喷砂机可选舱内喷砂和舱外喷砂,舱内喷砂磨料利用率高,污染小,工作条件好。舱外喷砂工作条件恶劣,磨料易污染。舱内喷砂与舱外喷砂设备图见图2、图3。

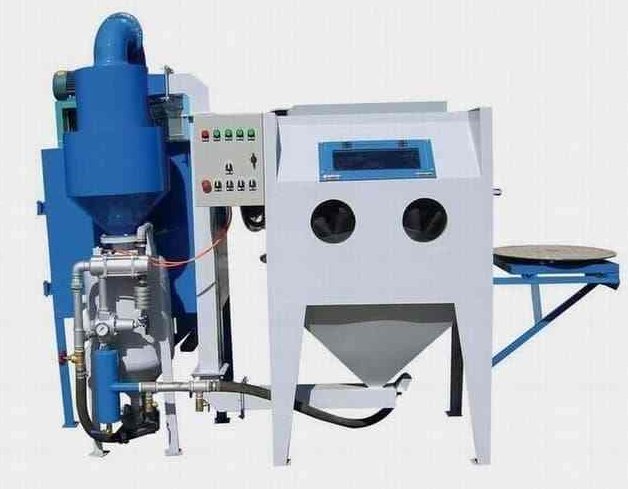

图2 舱内喷砂的喷砂机

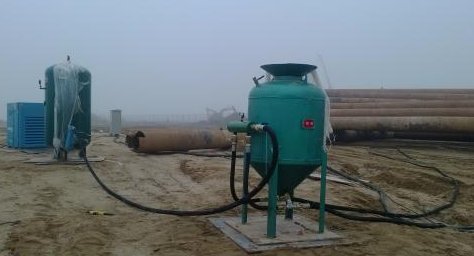

图3 舱外喷砂的喷砂机

2.射吸式喷砂机

射吸式(又称吸入式)喷砂机是利用压缩空气流在喷砂枪的射吸室内造成的负压,通过砂管吸入砂粒,并随气流从喷嘴喷出对工件表面进行粗化预处理的装置。其原理图见图4。

吸射式

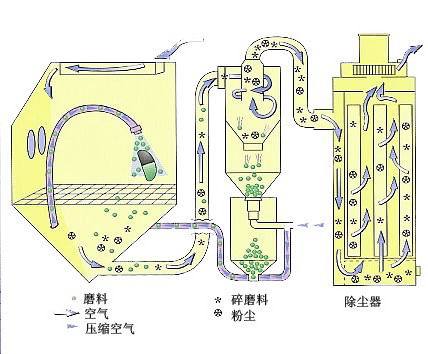

图4  射吸式喷砂机原理

射吸式喷砂机设备简单,使用方便,但砂的吸入量较少、喷射速度较低,喷砂效率不高,通常用于小面积或薄壁件及有色金属的喷砂处理。在封闭的喷砂舱中,撞击到工件表面的磨料被弹射,收集在喷砂舱中,经过筛网筛分下落到漏斗内,并被回收循环使用。磨料可被连续使用,直至磨料破碎失去喷砂效果为此。射吸式喷砂机有小型的手工操作的装置以及中型的、完全自动化体系的装置。

喷砂主要的工艺参数为:喷砂压力、喷砂距离、喷砂角度及喷砂嘴直径大小。对于热喷涂前处理喷砂,尽量避免喷砂枪垂直与喷砂面。

喷砂机价格:总体来说压入式喷砂机价格高于射吸式喷砂机。根据喷砂室大小的不同,自动化程度及是否具有磨料自动化筛分过滤等功能,价格不同。对于简单的小型手动射吸式喷砂机,价格很便宜,不到1万元即可买到。购买时要明白自己的需求,选择合理功能的设备。
